工作原理：
? ? ?用于各種規格的帶式輸送機膠帶發生縱向撕裂故障的監測與保護，防止皮帶劃傷造成的故障擴大。
????本系列檢測器可連續監測膠帶的運行，當故障信號出現時，可及時發出告警或停機信號。
技術參數：
????環境溫度：-35℃ +50℃ ?
????相對濕度：不大于90%
????工作電壓：AC220V 50HZ
????觸點數量：一開一閉一組轉換接點
????觸點容量：380V，5A
? ? ?
? ??

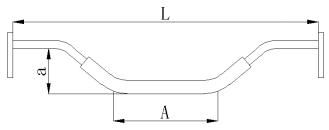

縱向撕裂保護裝置簡圖
? ?
? ? ??
????圖中L、A、a尺寸由現場皮帶型號確定
接線方式

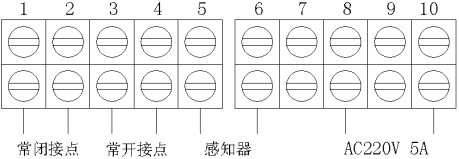

????縱向撕裂保護裝置控制箱內設有接線端子，如下圖；
接線步驟：1、所有感知器都要并接到控制箱內接線端子5、6端子上。
? ? ? ? ? 2、接線端子8、10兩端接AC220V/5A電源。
? ? ? ? ? 3、接線端子1、2為輸出常閉接點，接線端子3、4為輸出常開接點。
? ? ? ?
